燃/滑油微通道换热器数值仿真与实验研究

项目概述

中广核-哈工大先进核能与新能源研究院自主探索预研项目（项目名称：铅铋堆微通道换热系统多目标优化与研制；项目经费：30 万，执行年限：2022.01–2024.12），由哈尔滨工业大学承研，负责人齐宏教授。针对新一代飞行器对高效紧凑换热器的迫切需求，开展微通道换热技术（PCHE）的系统性研究，涵盖机理特性分析、结构优化设计、地面实验验证三阶段。 > ⚠️ 关于本人的工作范围 > > 本项目是课题组多人协作项目，且本项目主体研究（机理特性研究、结构优化设计，见 2023 年 7 月中期报告）完成于本人 2024 年 9 月入学之前。本人在项目中仅参与后期实验台搭建与数值仿真验证部分： > > ✅ 本人承担（实验台搭建 + 多工况仿真验证） > > - 针对宽工况实验需求参与设计实验台（齿轮泵 + 背压阀协调控制压力与流量） > - 完成实验台机械安装、管路连接、传感器标定与数据采集系统调试，并开展地面实验 > - 采用 ANSYS Fluent 完成 15 个工况点（5 种流量 × 3 种热流密度）数值仿真 > - 完成实验与模拟对比分析，实现双向验证（误差 ≤ 20%） > > ❌ 非本人工作（课题组其他成员/前期研究，本人未参与） > > - 微通道传热特性、封头流量分配特性的机理研究（Taguchi 正交实验、场协同理论） > - 基于多目标遗传算法（MOGA）的封头结构优化设计与 Pareto 前沿求解 > - 波浪 / 正弦 / 百叶窗通道及冷热流道布置方式的优化设计 > - X 型 / Z 型原理样机结构设计与研制 ---

项目整体研究内容（课题组共同成果）

> 以下为课题组的研究成果，用于说明本人所承担仿真验证工作所处的技术背景，不代表本人完成。

一、微通道换热器机理特性研究

#### 1. 微通道传热特性研究 以入口温度、入口流量、壁面加热条件及流道流形为影响因素，采用Taguchi方法设计正交实验，建立综合性能评价体系。利用Fluent软件进行数值模拟，通过信噪比函数处理正交实验结果，分析各因素对综合性能的贡献度，筛选最佳工况参数组合，并通过可加性检验与最优解模拟对比验证预测准确性。 核心发现： 冷侧入口速度对压力损失系数的贡献度高达 63.02%，是影响压损的最关键因素；换热器内部冷热流道相对布置方式的贡献度为8%，在压损设计中可近似忽略。 #### 2. 封头结构流量分配特性研究 对比直入式与侧入式封头结构，通过CFD模拟揭示两种结构内部的速度云图分布与流线特征：

• 直入式： 入口工质直接冲击WX通道入口，形成明显的射流现象，两侧空间产生两个大涡流，压损较大
• 侧入式： 流动方向与通道轴线垂直，入口附近仅有一处局部涡流，其余通道影响较小，问题集中在C1~C10通道

基于此，设计了三种改进封头结构（B、C、D），通过压低纵深空间减小压损，改进结构的压损相比原始侧入式结构降低了 15.6%–31.5%。其中改进结构C在减弱涡流方面最优。 进一步基于多目标遗传算法（MOGA），以压损 Pcost 和流量分配不均匀性 SV 为目标函数，通过迭代求解得到多组Pareto前沿和Pareto最优解集，最终选出综合性能最优的封头结构。

二、微通道换热器优化设计

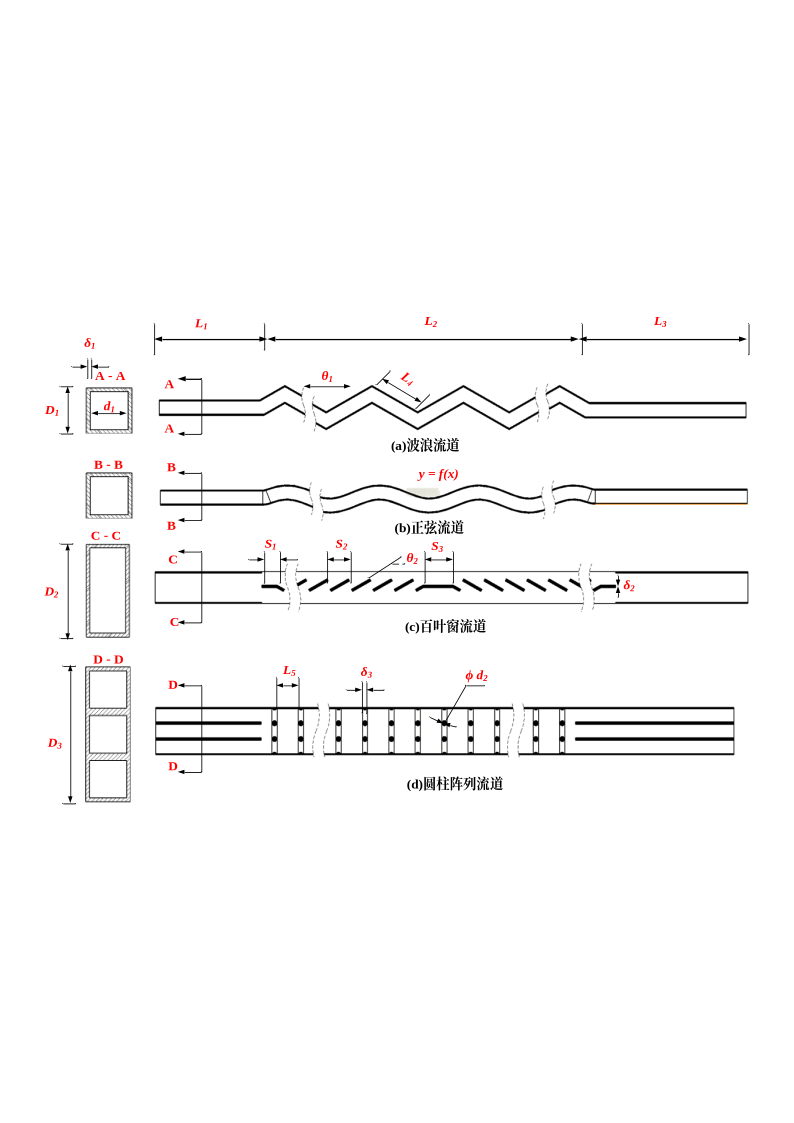

#### 1. 基于场协同理论的流道优化 系统研究了连续型翅片通道（波浪通道、正弦通道）到间断型翅片通道（百叶窗通道）的流动换热特性：

• 波浪通道： 探究波纹角对换热性能的影响，分析速度场与温度梯度场的夹角分布
• 正弦通道： 研究振幅/频率对场协同角的影响，优化流道几何
• 间断正弦通道： 增加开口结构和扰流片，打断温度边界层生长，强化流体混合
• 百叶窗通道： 提出翅片夹角双向渐变结构，改善湍流强度分布，减少压降

采用场协同理论分析不同工况下微通道内温度场、速度场和压力场之间的关系，通过改变通道结构优化场协同角，从而实现综合性能的最优化。 #### 2. 冷热流道布置方式优化 设计了五种冷热流道相对布置类型（逆流式及多种入口/出口配对方式），采用L25正交表设计25组实验，使用Fluent进行数值模拟，对总换热量Q、压力损失系数Pcost、平均努塞尔数Nu、范宁摩擦系数f等指标进行信噪比分析，探究流道布置方式对综合性能的影响。

三、地面实验验证

搭建微通道换热器综合性能测试实验台，分别对X型和Z型WX通道换热器原理样机进行实验测试：

• 实验结果表明：实验数据均在模拟结果的 ±10% 误差范围内
• 大多数工况点满足换热功率 ≮30 kW 的技术指标
• X型换热器在功重比、压降等参数上优于Z型换热器
• 实验与模拟的双向验证确认了设计软件计算结果的可靠性

关键技术突破（项目整体）

• 基于Taguchi正交实验和场协同理论的微通道性能分析与参数优化体系
• 基于多目标遗传算法（MOGA）的封头结构多参数优化技术
• 基于翅片夹角双向渐变结构的百叶窗通道优化设计
• X型/WX型新型微通道换热器结构创新与实验验证

技术栈

• 本人使用: ANSYS Fluent（多工况数值仿真）、实验台搭建与调试、数据采集系统
• 项目整体: ANSYS Fluent 2020 (双精度并行)、Design Xplorer (MOGA)、UG (三维建模)、SCDM (几何处理)、CFD-Post / Tecplot、高温高压换热器综合性能实验台

项目成果（项目层面）

截至中期检查（2023年7月），已完成了阶段一的全部研究内容及部分阶段二的研究内容，发表相关会议论文多篇，完成了微通道换热器的多目标优化设计，X型与Z型原理样机均已通过实验验证。本人于 2024 年入学后参与该项目的实验台搭建与仿真验证环节。
